詳細介紹
潛水射流曝氣機視頻
一、結構簡介及工作原理
深水自吸式潛水射流曝氣機主要由WQ型潛水排污泵、文丘里管、擴散管、進氣管及xiao音qi等組成。工作原理為：潛水電泵產生的水流經過噴嘴形成高速水流，在噴嘴周圍形成負壓由進氣管吸入空氣，形成液氣混合流高速噴射而出，夾帶許多氣泡的水流在較大面積和深度的水域里渦旋攪拌，完成曝氣。
潛水射流曝氣機視頻 潛水自吸式射流曝氣機
特點與用途
深水自吸式潛水射流曝氣機使水體攪動與充氧同時進行，氣泡細密，既可獲得較高的氧轉移率，又具有葉輪無堵塞優點。強有力的單向液流，造成有效的對流循環，且電機負載隨水位的變化很小，因此，更適合在水位變化較大的池中應用。無需壓縮空氣的條件下，大潛水曝氣深度可以達到10m。成本低，安裝、維護簡捷便利。主要適用范圍有：
1、深水曝氣；
2、生化池的曝氣兼攪拌；
3、污泥曝氣兼攪拌；
4、高濃度有機廢水處理工藝。
三、主要技術參數
深水自吸式潛水射流曝氣機可在下列條件下正常連續運行：
1、zui高介質溫度不超過40℃
2、介質的PH值在5～9
3、介質密度不超過1150kg/m3
潛水射流曝氣機視頻 QSB0.75kw潛水射流曝氣機 性能參數：
型號 | QSB0.75 | QSB1.5 | QSB2.2 | QSB3 | QSB4 | QSB5.5 | QSB7.5 |
功率 | 0.75 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 |
額定電流(A) | 2.9 | 3.7 | 5 | 6.4 | 8.2 | 12.4 | 16.3 |
額定電壓(V) | 380 | ||||||
轉速(r/min) | 2900 | 2900 | 2900 | 2900 | 2900 | 1470 | 1450 |
頻率(Hz) | 50 | ||||||
絕緣等級 | F | ||||||
進氣量(m3/h) | 10 | 22 | 35 | 50 | 75 | 80 | 100 |
增氧能力(kgO2h) | 0.50 | 1.26 | 2.30 | 2.80 | 3.75 | 6.00 | 7.90 |
進氣管口徑 | 32 | 32 | 50 | 50 | 50 | 50 | 50 |
表中進氣量及增氧能力是在標準試驗條件下(20℃水溫，氣壓101.325KPa)，曝氣機潛水深度3m，試驗介質為清水時的試驗值。如潛水深度進氣量大于表中的數值，需用戶提供潛水深度和進氣量，以便本公司設計和提供優化的設備。 | |||||||
四、選型與安裝
深水自吸式潛水射流曝氣機的安裝形式有自耦式和移動式兩種，具有安裝位置變動靈活，成本較低的特點。

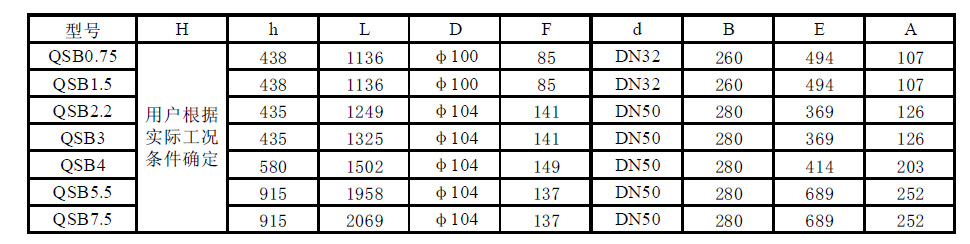

深水自吸式潛水射流曝氣機移動式安裝尺寸：
深水自吸式潛水射流曝氣機自耦式安裝尺寸：
