礦用BQG150/0.2氣動隔膜泵工作原理:
在鋁合金氣動隔膜泵的兩個對稱工作腔中中各裝有一塊隔膜,由中心聯桿將其連結成一體。壓縮空氣從泵的進氣口進入配氣閥,通過配氣機構將壓縮空氣引入其中一腔,推動腔內隔膜運動,而另一腔中氣體排出。一旦到達行程終點,配氣機構自動將壓縮空氣引入另一工作腔,推動隔膜朝相反方向運動,從而使兩個隔膜連續同步地往復運動。 在圖示中壓縮空氣由進入配氣閥,使膜片向右運動,則室的吸力使介質由入口流入,推動球閥進入室,球閥則因吸入而閉鎖;室中的介質則被擠壓,推開球閥由出口流出,同時使球閥閉鎖,防流,就這樣循環往復使介質不斷從入口處吸入,出口處排出。

一、煤礦用BQG150/0.2氣動隔膜泵用途
主要用于礦山井巷開拓,豎井井筒施工,采礦工作面槽及各類設備周邊的排污,井下峒室工程的排水、排污排沙、排泥漿,礦井巷道噴白應用等。
氣動隔膜泵分類:工程塑料氣動隔膜泵,不銹鋼氣動隔膜泵,BQG氣動隔膜泵。氣動隔膜泵是一種新型輸送機械,是目前國內穎的一種泵類

二、礦用BQG150/0.2氣動隔膜泵功能特點
氣動隔膜泵以氣流推動閥芯往復換向,使壓風交替進入左、右氣腔,使之推動膜片凹凸往復運動而使工作腔內產生壓差,達到吸水和排水的目的。體積小、重量輕、無需根基,可作為移動式泵,無需潤滑,主閥對氣源沒有特殊要求,可自吸啟動運行。
三、煤礦用BQG150/0.2氣動隔膜泵工作環境條件
1.動力用壓縮空氣,壓力應在0.2~0.7 Mpa范圍;
2.輸送介質溫度不超過40℃;
3.輸送介質的PH在4~10范圍內;

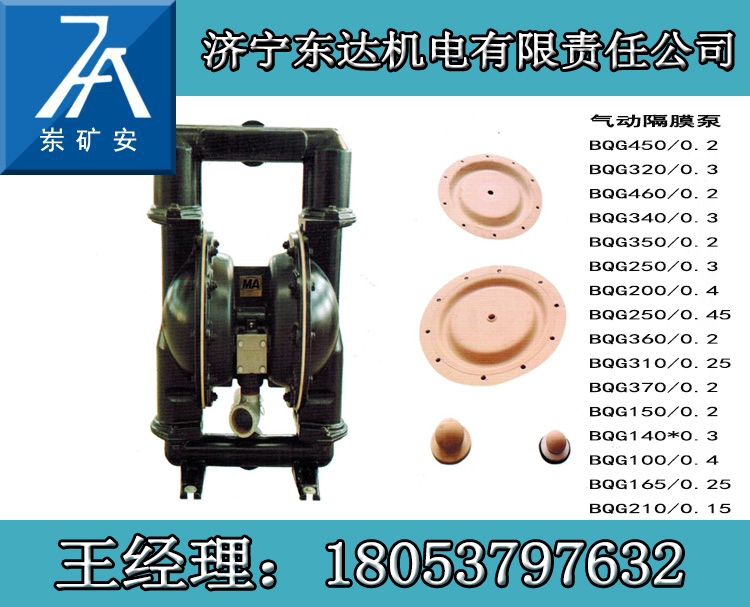

四、煤礦用BQG150/0.2氣動隔膜泵配件
98720連桿 Y330-117O型圈 92752墊圈 92750流體蓋 92749歧管 92924球座 94744馬達體 92005滑閥 92877墊圈 92876軸隔 93309換向桿 115959軸隔 350-668 消聲器 進水節 防污罩
